产品分类

不锈钢焊丝

当前位置：主页 > 产品展示 > 不锈钢焊丝 >

AT-ER316L不锈钢焊丝

文章出处：AT-ER316L不锈钢焊丝人气：AT-ER316L不锈钢焊丝发表时间：2018-04-06 15:09

AT-ER316L不锈钢焊丝

符合 GB/T 29713 S316L
YB/T 5092 H03Cr19Ni12Mo2Si
AWS A5.9 ER316L
ISO 14343-A-G 19 12 3 L

说明:

AT-ER316L不锈钢焊丝主要成分是超低C-18Cr-12Ni-2Mo，为超低C不锈钢TIG焊丝。焊道金属耐蚀、耐热、抗裂性能优良。因含Mo对于醋酸、亚硫酸、磷酸及盐类的防腐蚀性能良好。

用途:

AT-ER316L不锈钢焊丝常应用于石油化工、化肥设备，如022Cr17Ni12Mo2(SUS 316L)等材料的焊接。也可用于要求焊接后不进行热处理的高Cr钢以及异种钢的焊接。

焊丝化学成分（%）

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保证值	≤0.030	1.00~2.50	0.30~0.65	18.00~20.00	11.00~14.00	2.00~3.00	≤0.030	≤0.030	≤0.75
例值	0.025	1.71	0.52	18.54	11.50	2.18	0.018	0.009	0.08

注意事项:

1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

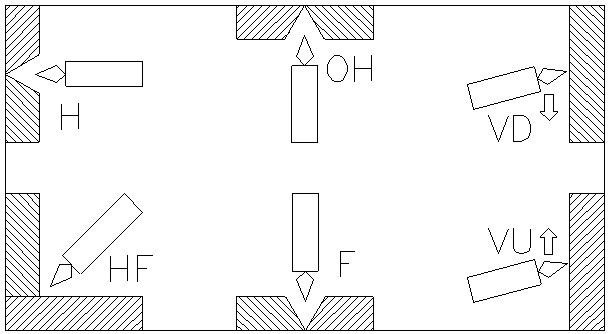

焊接位置:

AT-ER316L不锈钢焊丝

下一篇：AT-ER308L不锈钢焊丝上一篇：没有了
