关于我们| 产品中心| 联系我们 您好,欢迎来到清河县安泰焊接材料有限公司官网!

安泰焊接

专注焊接材料研发生产制造致力于成为您值得信赖的焊材品牌

服务热线:132-3190-3123

AT-ER309L不锈钢焊丝

文章出处:未知 人气:未知发表时间:2018-04-06 15:20

AT-ER309L不锈钢焊丝

H00Cr24Ni13

符合 GB/T 29713 S309L
YB/T 5092 H03Cr24Ni13Si
AWS A5.9 ER309L
ISO 14343-A-G 23 12 L





说明:

AT-ER309L不锈钢焊丝主要成分是碳低C-22Cr-12Ni,为超低C不锈钢TIG焊丝,熔敷金属为超低C型,抗晶间腐蚀性能更加优良,熔敷金属抗裂性能良好。



用途:

AT-ER309L不锈钢焊丝常应用于石油化工、合成纤维等设备制造的相同类型的不锈钢结构、复合钢和异种钢等结构,也可用于核反应堆、压力容器内部过渡层堆焊和塔内构件焊接。



焊丝化学成分(%)


C

Mn

Si

Cr

Ni

Mo

P

S

Cu

保证值

≤0.030

1.00~2.50

0.30~0.65

23.00~25.00

12.00~14.00

≤0.75

≤0.030

≤0.030

≤0.75

例值

0.026

2.11

0.38

23.56

12.31

0.006

0.017

0.008

0.070



参考电流(AC或DC+

直径(mm)

φ1.6

φ2.0

φ2.5

φ3.2

焊接电流(A)

50~100

100~200

200~300

300~400




注意事项:



1.保护气体:采用纯Ar;流量:电流在100~200A时9~14L/min,电流在200~300A时14~18L/min。
2.钨极伸出长度:3~5mm;电弧长度:1~3mm。
3.风速限制在≤1.0m/s;建议在焊接区背面通氩气保护。
4.在焊接中,焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等,应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考,在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

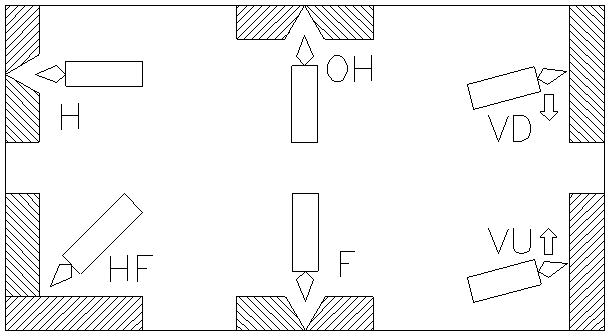

焊接位置:

AT-ER309L不锈钢焊丝
