关于我们| 产品中心| 联系我们 您好,欢迎来到清河县安泰焊接材料有限公司官网!

安泰焊接

专注焊接材料研发生产制造致力于成为您值得信赖的焊材品牌

服务热线:132-3190-3123

AT-ER321不锈钢焊丝

文章出处:未知 人气:未知发表时间:2018-04-06 15:24

AT-ER321不锈钢焊丝

符合 GB/T 29713 S321
YB/T 5092 H08Cr20Ni10Ti
AWS A5.9 ER321
ISO 14343-B-SS321



说明:

AT-ER321不锈钢焊丝主要成分是18Cr-8Ni-Ti,为不锈钢TIG焊丝。因在SUS308基础上添加Ti,故能有效改善耐腐蚀性,尤其提高抗晶界腐蚀性能。。



用途:

AT-ER321不锈钢焊丝常应用于07Cr19Ni11Ti(SUS 321)和相似成分的奥氏体不锈钢的焊接,如食品机械、医疗器械、压力容器、石油化工等场合。



焊丝化学成分(%)


C

Mn

Si

Cr

Ni

Mo

P

S

Cu

Ti

保证值

≤0.080

1.00~2.50

0.30~0.65

18.50~20.5

9.00~10.50

≤0.75

≤0.030

≤0.030

≤0.75

9×C-1.00

例值

0.028

1.85

0.45

18.92

9.25

0.007

0.021

0.010

0.12

0.34



注意事项:

1.保护气体:采用纯Ar;流量:电流在100~200A时9~14L/min,电流在200~300A时14~18L/min。
2.钨极伸出长度:3~5mm;电弧长度:1~3mm。
3.风速限制在≤1.0m/s;建议在焊接区背面通氩气保护。
4.在焊接中,焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等,应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考,在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

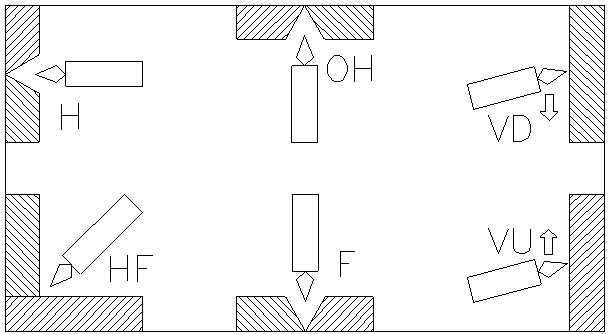

焊接位置:
