G207（E410-15）不锈钢电焊条
文章出处：未知 人气：未知发表时间：2018-04-06 14:37
G207（E410-15）不锈钢电焊条
符合 GB/T 983 E410-15
AWS A5.4 E410-15
ISO 3581-A-E（13）B 4 2
ISO 3581-B-ES 410-15
说明:
G207（E410-15）不锈钢电焊条是碱性药皮的铬不锈钢焊条，采用直流反接，可进行全位置焊接。
用途:
G207（E410-15）不锈钢电焊条用于焊接06Cr13和12Cr13不锈钢结构，也用于耐蚀、耐磨的表面堆焊。
熔敷金属化学成分(%)
C | Mn | Si | S | P | Cr | Ni | Mo | Cu | |
保证值 | ≤0.12 | ≤1.0 | ≤0.90 | ≤0.030 | ≤0.040 | 11.0~14.0 | ≤0.7 | ≤0.75 | ≤0.75 |
例值 | 0.054 | 0.55 | 0.20 | 0.007 | 0.020 | 12.50 | 0.12 | 0.030 | 0.030 |
熔敷金属力学性能（试件在730~760℃保温1h，以不超过60℃/h的速度随炉冷却至315℃，然后空冷）
试验项目 | Rm (N/mm2) | A (%) |
保证值 | ≥450 | ≥15 |
例值 | 550 | 29 |
参考电流（DC+）
焊条直径（mm） | φ2.0 | φ2.5 | φ3.2 | φ4.0 | φ5.0 |
焊接电流（A） | 40~80 | 50~100 | 70~130 | 100~160 | 140~200 |
注意事项:
1.焊前焊条须经250℃左右烘焙1h。
2.焊前焊件预热至250~350℃，焊后经730~760℃回火处理。

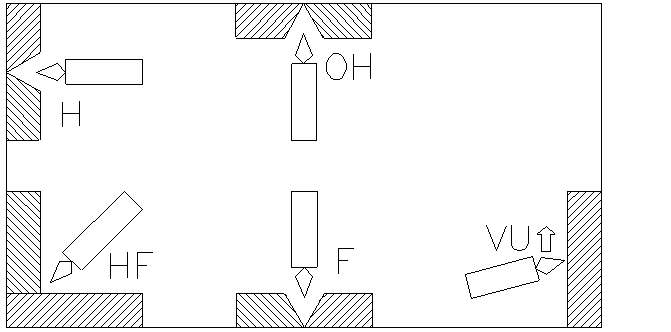

焊接位置:
G207（E410-15）不锈钢电焊条
冀公网安备 13053402000397号
