产品分类

不锈钢焊丝

当前位置：主页 > 产品展示 > 不锈钢焊丝 >

AT-ER309不锈钢焊丝

文章出处：未知人气：未知发表时间：2018-04-06 15:29

AT-ER309不锈钢焊丝

符合 GB/T 29713 S309
YB/T 5092 H12Cr24Ni13Si
AWS A5.9 ER309
ISO 14343-A-G 22 12 H

说明:

AT-ER309不锈钢焊丝主要成分是22Cr-12Ni，为不锈钢TIG焊丝。焊接顺畅，焊道光滑平整，熔敷金属具有良好的力学性能、抗裂性能和抗氧化性能，也具有优良的耐腐蚀性能。

用途:

AT-ER309不锈钢焊丝常应用于焊接相同类型的不锈钢，不锈钢衬里，异种钢（06Cr19Ni10和低碳钢）以及高Cr、高Mn钢等。

焊丝化学成分(%)

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保证值	≤0.12	1.00~2.50	0.3.0~0.65	23.00~25.00	12.00~14.00	≤0.75	≤0.030	≤0.030	≤0.75
例值	0.06	2.05	0.34	23.83	13.26	0.23	0.020	0.011	0.06

注意事项:

1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

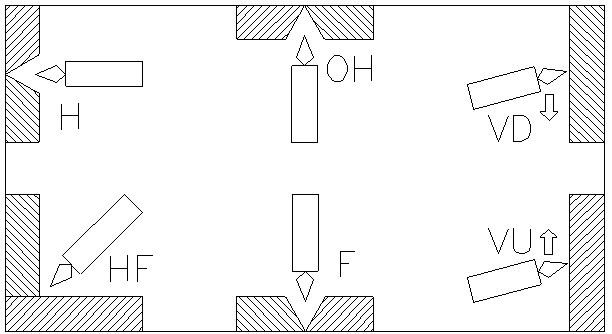

焊接位置:

AT-ER309不锈钢焊丝

下一篇：AT-ER310不锈钢焊丝上一篇：AT-ER430不锈钢焊丝
