产品分类

不锈钢焊丝

当前位置：主页 > 产品展示 > 不锈钢焊丝 >

AT-ER310不锈钢焊丝

文章出处：未知人气：未知发表时间：2018-04-06 15:30

AT-ER310不锈钢焊丝

符合 GB/T 29713 S310
YB/T 5092 H12Cr26Ni21Si
AWS A5.9 ER310
ISO 14343-A-G 25 20

说明:

焊丝主要成分是25Cr-20Ni，是完全奥氏体组织不锈钢TIG焊丝，熔敷金属具有优良的力学性能、抗裂性能及抗氧化性能，具有优良的耐热耐腐蚀性能。

用途:

常应用于焊接不锈钢衬里，或异种钢、高Cr、高Mn钢等的焊接。

焊丝化学成分（%）

	C	Mn	Si	Cr	Ni	Mo	P	S	Cu
保证值	0.08~0.15	1.00~2.50	0.30~0.65	25.00~28.00	20.00~22.50	≤0.75	≤0.030	≤0.030	≤0.75
例值	0.090	1.65	0.38	25.81	20.34	0.020	0.021	0.015	0.080

参考电流（AC或DC⁺）

直径(mm)	φ1.6	φ2.0	φ2.5	φ3.2
焊接电流(A)	50~100	100~200	200~300	300~400

注意事项:

1.保护气体：采用纯Ar；流量：电流在100~200A时9~14L/min，电流在200~300A时14~18L/min。
2.钨极伸出长度：3~5mm；电弧长度：1~3mm。
3.风速限制在≤1.0m/s；建议在焊接区背面通氩气保护。
4.在焊接中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。
5.将焊接部位的锈层、湿气、油污、灰尘等确实除净。
以上建议仅供参考，在具体操作中以现场情况为准。必要时先进行工艺评定再确定焊接方案。

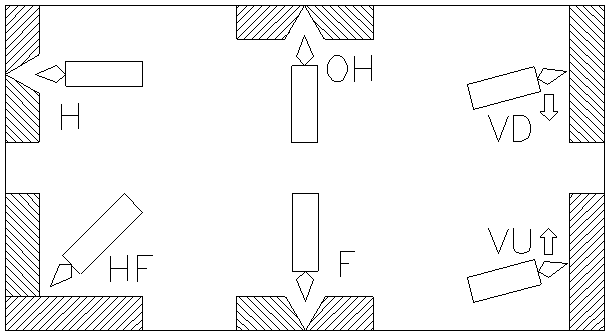

焊接位置:

下一篇：H1Cr13埋弧焊丝上一篇：AT-ER309不锈钢焊丝
